三、结构
是以电动机（30-160KW2级）、离合器和减速器为同一轴心，减速器一侧输出轴带动泵体内的变速滑动轴和变速齿轮旋转，通过中间传动轴上的齿轮扭动大齿轮和曲轴作圆周运动，使曲轴上的四套连杆带动十字头滑块、活塞杆和活塞作直线往复活动。缸筒和活塞有15种规格可随时更换，满足不同条件对压力和排浆量的不同需求。每套浆缸的前后两端各有两套吸、排浆阀，均为单体、单件的独立结构。
四、主要特点
1、设计合理、新颖、结构简单、紧凑、体积小、强度高、负载能力大、操作简便、维修便利、配件标准而通用。
2、电机正常运转状况下，离合手柄控制泵的停、启，泵的操作机动灵活，保护电机和电控系统。
3、根据工程需求的浆量、压力，装配适宜的缸筒、活塞（φ70-130mm）共有15种不同规格，可按实际所需的浆量自行选择，又可随时更换。注浆中可变换速度，调整浆量和压力。
4、浆缸缸筒、活塞、吸、排浆阀的拆卸、更换、组装十分便利，易于泵的维护、检修。
5、该泵是自吸浆液，不需压力供浆。泵吸取的介质除水、油、化学浆液、泥浆、水泥浆外，还可吸水泥粉煤灰浆(1:3-4），水泥沙浆（灰、沙比小于1:0.5)。可以单液注浆，又可双液或多液注浆。
6、变速有三级工作档位和两个空档位。可以单液或双液注浆。
7、4套排浆管路上各设有逆止阀，4套吸浆管路各设有控制阀门。当处理浆缸、吸、排浆阀故障时，无需停机，余者3套浆缸可正常工作。
五、用途
1、适用于石油钻井高压、大流量输送泥浆，做到搬迁便利，同时节约大量能耗。
2、适用于大型地面灌浆、旋喷，地下工程突水的抢险救灾、煤矿防、灭火等。
3、清理港道、码头、航道底部的泥沙和远距离输送电厂粉煤灰及选矿厂尾矿碴等

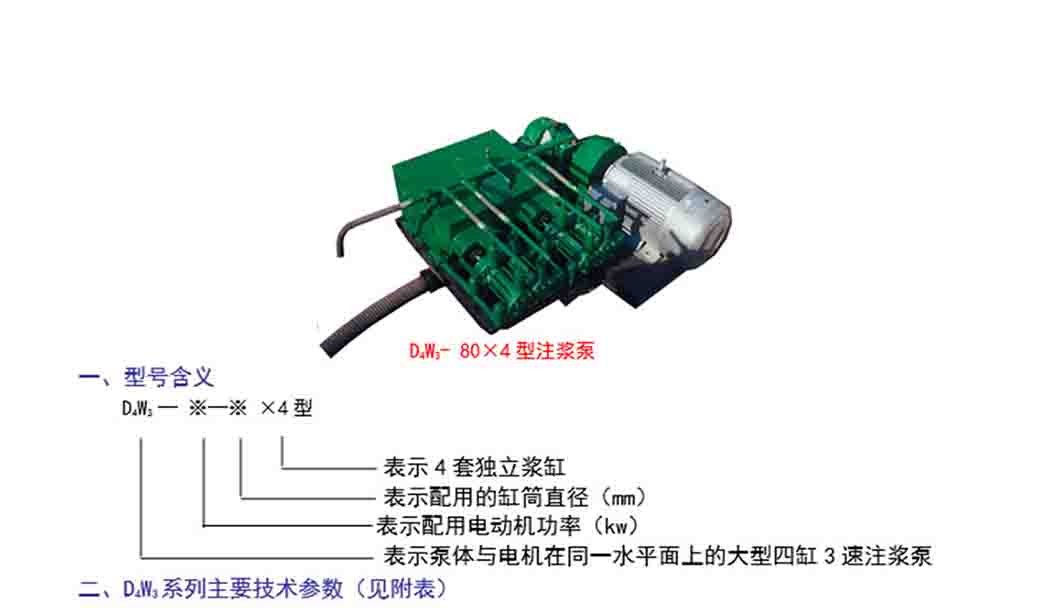

D4W3系列大型四缸姊妹注浆泵主要技术参数表
序
号 | 型 号 | 活塞 直径
(mm) | 变 速 | 最 高 注 浆 压 力（Mpa） | 备 注 | |||||
档
次 | 行程 次数 (次/分) | 最大 排浆量 (升/分) | 配电机
45KW | 配电机
75KW | 配电机
110KW | 配电机
160KW | ||||
1 | D4W3- ※ –130×4型 | 130 | 3 | 85 | 1288 | 1.6 | 2.7 | 4.0 | 5.7 | 1.※表示配用电机功率(kw)。，电机功率需要根据所需浆量和压力有14种型号（30KW-160KW）可供选择。 2.活塞及缸筒有16种不同规格(φ50-130mm)的直径，又可随意更换，改变其性能。 3.整机重量3.5吨。 4.外型尺寸： 1800×1850×1000(mm) (长×宽×高) 5.最高注浆压力以32MPa为上限。 6.双液注浆可用一缸吸水玻璃（1:3） |
2 | 60 | 909 | 2.3 | 3.8 | 5.5 | 8.0 | ||||
1 | 30 | 454 | 4.5 | 7.6 | 11.0 | 16.0 | ||||
2 | D4W3- ※ –120×4型 | 120 | 3 | 85 | 1088 | 1.9 | 3.2 | 4.5 | 6.8 | |
2 | 60 | 768 | 2.7 | 4.5 | 6.5 | 9.6 | ||||
1 | 30 | 384 | 5.4 | 9.0 | 13.0 | 19.0 | ||||
3 | D4W3- ※ –110×4型 | 110 | 3 | 85 | 918 | 2.3 | 3.8 | 5.5 | 8.0 | |
2 | 60 | 648 | 3.2 | 5.5 | 8.0 | 11.5 | ||||
1 | 30 | 324 | 6.5 | 11..0 | 16.0 | 23.0 | ||||
4 | D4W3- ※ –100×4型 | 100 | 3 | 85 | 760 | 2.8 | 4.7 | 6.6 | 10.0 | |
2 | 60 | 538 | 4.0 | 0.6 | 9.5 | 14.0 | ||||
1 | 30 | 269 | 8.0 | 13.2 | 19.0 | 27.0 | ||||
5 | D4W3- ※ –90×4型 | 90 | 3 | 85 | 612 | 3.6 | 6.0 | 8.2 | 12.5 | |
2 | 60 | 430 | 5.0 | 8.5 | 12.0 | 18.0 | ||||
1 | 30 | 215 | 10.0 | 17.0 | 23.5 | 32.0 | ||||
6 | D4W3- ※ –80×4型 | 80 | 3 | 85 | 476 | 4.7 | 7.8 | 10.6 | 16.5 | |
2 | 60 | 335 | 6.6 | 11.0 | 15.0 | 22.0 | ||||
1 | 30 | 168 | 13.2 | 22.0 | 30.0 | 32.0 | ||||
7 | D4W3- ※ –75×4型 | 75 | 3 | 85 | 414 | 5.0 | 8.3 | 12.2 | 18.0 | |
2 | 60 | 292 | 7.0 | 11.8 | 17.5 | 25.0 | ||||
1 | 30 | 146 | 14.0 | 23.8 | 32.0 | 32.0 | ||||
8 | D4W3- ※ –70×4型 | 70 | 3 | 85 | 355 | 6.4 | 10.0 | 14.2 | 22.5 | |
2 | 60 | 250 | 9.0 | 14.0 | 20.4 | 29.0 | ||||
1 | 30 | 125 | 18.0 | 28.0 | 32.0 | 32.0 | ||||
9 | D4W3- ※ –60×4型 | 60 | 3 | 85 | 252 | 8.20 | 13.6 | 20.0 | 29.0 | |
2 | 60 | 178 | 11.6 | 19.4 | 28.4 | 32.0 | ||||
1 | 30 | 89 | 23.0 | 32.0 | 32.0 | 32.0 | ||||
10 | D4W3- ※ –50×4型 | 50 | 3 | 85 | 164 | 14.2 | 21.0 | 31.0 | 32.0 | |
2 | 60 | 115 | 18.0 | 30.0 | 32. | 32.0 | ||||
1 | 30 | 57 | 32.0 | 32.0 | 32.0 | 32.0 | ||||
